TSPS Y 32
TSPS-Y serisi yatay milli, çok kademeli pompalar, yüksek basınç gereken uygulamalar için dizayn edilmiştir. Temiz suların ve viskozitesi maks. 150mm2/s (cst) sıvıların transferi için uygundur. / TSPS-Y horizontal spindle pump series is designed for applications requiring high pressure. These pumps are suitable for transfer clean water and fluids with viscosity max. 150mm2 / s (cst).
TSPS-Y serisi yatay milli, çok kademeli pompalar, yüksek basınç gereken uygulamalar için dizayn edilmiştir. Temiz suların ve viskozitesi maks. 150mm2/s (cst) sıvıların transferi için uygundur.
KULLANIM YERLERİ
- Endüstri tesisleri
- Hidrofor sistemleri
- Yangın söndürme sistemleri
- Tarımsal sulama, yağmurlama
- Sirkülasyon sistemleri
- Soğutma ve ısıtma tesisleri
- Güç istasyonları
- Kazan besleme sistemleri
- Genel basınçlı su temini
- Madencilik
TSPS-Y horizontal spindle pump series is designed for applications requiring high pressure. These pumps are suitable for transfer clean water and fluids with viscosity max. 150mm2 / s (cst).
USAGE
- Industrial facilities
- Hydrophore systems
- Fire extinguishing systems
- Agricultural irrigation, sprinkling
- Circulation systems
- Cooling and heating plants
- Power stations
TEKNİK ÖZELLİKLER / TECHNICAL DETAILS
| Emme ağız çapı / Suction port diameter | 1 1/2″ (DN 40 – PN 16) |
| Basma ağız çapı / Out port diameter | 1 1/4″ (DN 32 – PN 40) |
| Debi (Q) (maks.) / Flow | 21 m3/h |
| Basma yüksekliği (maks.) / Pumping Heigh | 364 mSS |
| Motor devri (maks.) / Engine Speed | 2900 d/d |
| Ortam sıcaklığı (maks.) / Ambient Temperature | 40°C |
| Akışkan sıcaklığı (maks.) / Fluid Temperature | -10 °C (min.) / +140 °C (maks.) |
| Gövde basıncı (maks.) / Engine body pressure | 40 bar |
| Çalışma gerilimi / Operating voltage | 380 V, 50 HZ (T) |
| Pompa gövdesi / Pump casing | Motor gövdesi / Motor casing | Çark / Rotor | Pompa mili / Pump shaft | Sızdırmazlık / Leakproofing |
| Pik döküm / Cast iron | Pik döküm / Cast iron | Pik döküm / Cast iron | AISI 420 | Yumuşak – Mekanik / Soft – Mechanic |

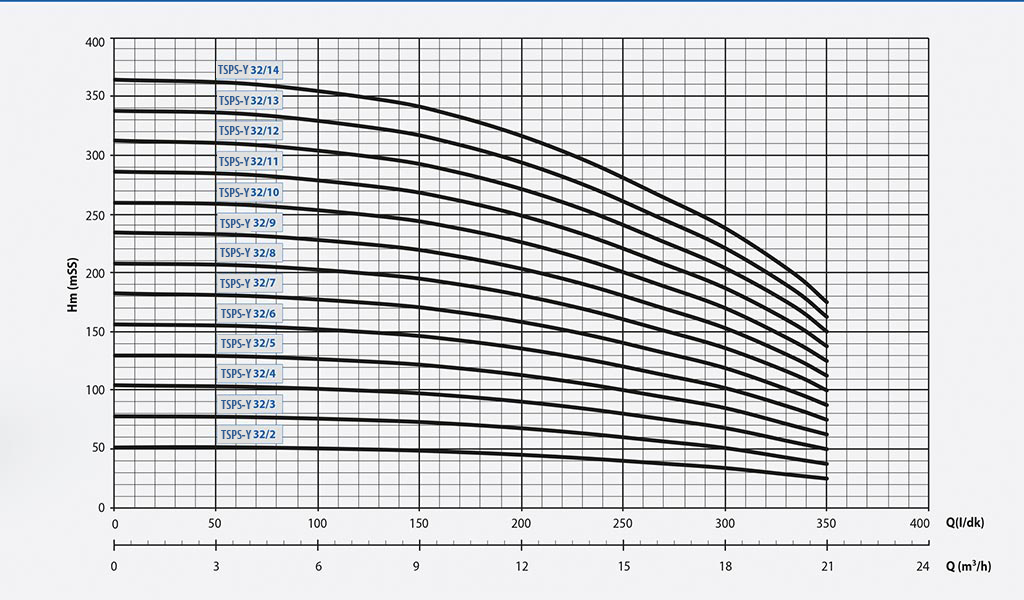

| Pompa Tipi Pump Type | Motor Gücü / Power | Q | mVh | 0 | 4 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 21 | |
| kW | HP | l/dak | 0 | 67 | 133 | 167 | 200 | 233 | 267 | 300 | 333 | 350 | ||
| TSPS-Y 32/2 | 4 | 5.5 | Hm(mSS) | 52.0 | 51.5 | 49.5 | 47.7 | 45.2 | 42.0 | 38.1 | 34.0 | 28.0 | 25.0 | |
| TSPS-Y 32/3 | 5.5 | 7.5 | 78.0 | 77.3 | 74.3 | 71.6 | 67.8 | 63.0 | 57.2 | 51.0 | 42.0 | 37.5 | ||
| TSPS-Y 32/4 | 7.5 | 10 | 104.0 | 103.0 | 99.0 | 95.4 | 90.4 | 84.0 | 76.2 | 68.0 | 56.0 | 50.0 | ||
| TSPS-Y 32/5 | 7.5 | 10 | 130.0 | 128.8 | 123.8 | 119.3 | 113.0 | 105.0 | 95.3 | 85.0 | 70.0 | 62.5 | ||
| TSPS-Y 32/6 | 11 | 15 | 156.0 | 154.5 | 148.5 | 143.1 | 135.6 | 126.0 | 114.3 | 102.0 | 85.0 | 75.0 | ||
| TSPS-Y 32/7 | 11 | 15 | 182.0 | 180.3 | 173.3 | 167.0 | 158.2 | 147.0 | 133.4 | 119.0 | 99.0 | 87.5 | ||
| TSPS-Y 32/8 | 15 | 20 | 208.0 | 206.0 | 198.0 | 190.8 | 180.8 | 168.0 | 152.4 | 136.0 | 114.0 | 100.0 | ||
| TSPS-Y 32/9 | 15 | 20 | 234.0 | 231.8 | 222.8 | 214.7 | 203.4 | 189.0 | 171.5 | 153.0 | 128.0 | 112.5 | ||
| TSPS-Y 32/10 | 18.5 | 25 | 260.0 | 257.5 | 247.5 | 238.5 | 226.0 | 210.0 | 190.5 | 170.0 | 142.0 | 125.0 | ||
| TSPS-Y 32/11 | 18.5 | 25 | 286.0 | 283.3 | 272.3 | 262.4 | 248.6 | 231.0 | 209.6 | 187.0 | 157.0 | 137.5 | ||
| TSPS-Y 32/12 | 22 | 30 | 312.0 | 309.0 | 297.0 | 286.2 | 271.2 | 252.0 | 228.6 | 204.0 | 172.0 | 150.0 | ||
| TSPS-Y 32/13 | 22 | 30 | 338.0 | 334.8 | 321.8 | 310.1 | 293.8 | 273.0 | 247.7 | 221.0 | 186.0 | 162.5 | ||
| TSPS-Y 32/14 | 30 | 40 | 364.0 | 360.5 | 346.5 | 333.9 | 316.4 | 294.0 | 266.7 | 238.0 | 200.0 | 175.0 | ||

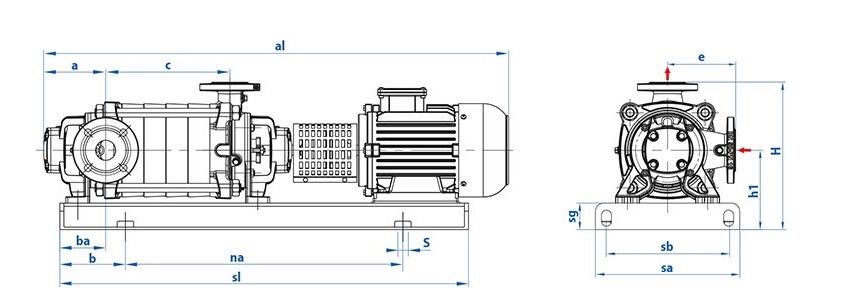

| Pompa Tipi Pump Type | Bağlantı Çapı / Ports | Boyutlar / Dimensions (mm) | ||||||||||||||
| Giriş / In | Çıkış / Out | a | c | al | e | ba | b | na | sl | s | sb | sa | sg | h1 | H | |
| TSPS-Y 32/2 | 1 1/2″ (DN 40 – PN 16) | 1 1/4″ (DN 32 – PN 40) | 150 | 131 | 920 | 165 | 95 | 100 | 555 | 755 | 15 | 310 | 350 | 65 | 197 | 362 |
| TSPS-Y 32/3 | 150 | 179 | 1045 | 165 | 95 | 100 | 650 | 850 | 15 | 310 | 350 | 65 | 197 | 362 | ||
| TSPS-Y 32/4 | 150 | 227 | 1095 | 165 | 95 | 150 | 600 | 900 | 15 | 310 | 350 | 65 | 197 | 362 | ||
| TSPS-Y 32/5 | 150 | 275 | 1140 | 165 | 95 | 150 | 640 | 940 | 15 | 310 | 350 | 65 | 197 | 362 | ||
| TSPS-Y 32/6 | 150 | 323 | 1325 | 165 | 95 | 150 | 815 | 1115 | 15 | 345 | 390 | 80 | 240 | 405 | ||
| TSPS-Y 32/7 | 150 | 371 | 1370 | 165 | 95 | 150 | 860 | 1160 | 15 | 345 | 390 | 80 | 240 | 405 | ||
| TSPS-Y 32/8 | 150 | 419 | 1420 | 165 | 95 | 150 | 980 | 1280 | 15 | 355 | 400 | 80 | 240 | 405 | ||
| TSPS-Y 32/9 | 150 | 467 | 1468 | 165 | 95 | 150 | 1028 | 1328 | 15 | 355 | 400 | 80 | 240 | 405 | ||
| TSPS-Y 32/10 | 150 | 515 | 1520 | 165 | 95 | 150 | 1080 | 1380 | 15 | 355 | 400 | 80 | 240 | 405 | ||
| TSPS-Y 32/11 | 150 | 563 | 1568 | 165 | 95 | 150 | 1128 | 1428 | 15 | 355 | 400 | 80 | 240 | 405 | ||
| TSPS-Y 32/12 | 150 | 611 | 1616 | 165 | 95 | 200 | 1076 | 1476 | 15 | 355 | 400 | 80 | 260 | 425 | ||
| TSPS-Y 32/13 | 150 | 659 | 1802 | 165 | 95 | 200 | 1166 | 1566 | 15 | 355 | 400 | 80 | 260 | 425 | ||
| TSPS-Y 32/14 | 150 | 707 | 1903 | 165 | 95 | 200 | 1201 | 1601 | 15 | 440 | 490 | 100 | 300 | 465 | ||
